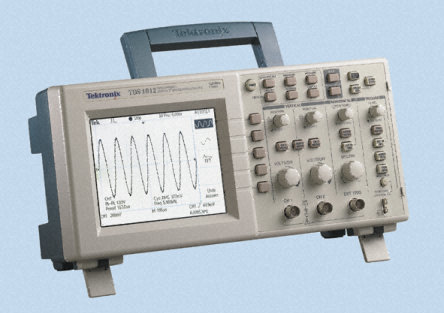

L'oscilloscopio Tektronix 1001
Specifiche tecniche
Display (1/4 VGA LCD) |
Monocromatico |
Larghezza di banda | 40MHz |
Canali | 2 |
Trigger esterno | Sì |
Frequenza di campionamento | 1.0GS/s |
Profondità di memoria | 2500 punti per canale |
Risoluzione verticale | 8-bit |
Sensibilità verticale | 2mV ÷ 5V/div |
Precisione verticale | ±3% |
Zoom verticale | Sì |
Zoom orizzontale | Sì |
Massima tensione d'ingresso | 300V rms CAT II; declassato a20dB/decade sopra i 100KHz fino a 13Vp-p c.a. a 3MHZ e oltre |
Posizione cursore | 2mV ÷ 200V/div ±2V; 200mV ÷ 5V/div ±50V |
Limite della larghezza di banda | 20MHz |
Accoppiamento in ingresso | AC, DC, GND |
Impedenza d'ingresso | 1MΩ in parallelo a 20pF |
Intervallo base dei tempi | 5ns ÷ 50sec/div |
Precisione della base dei tempi | 50ppm |
